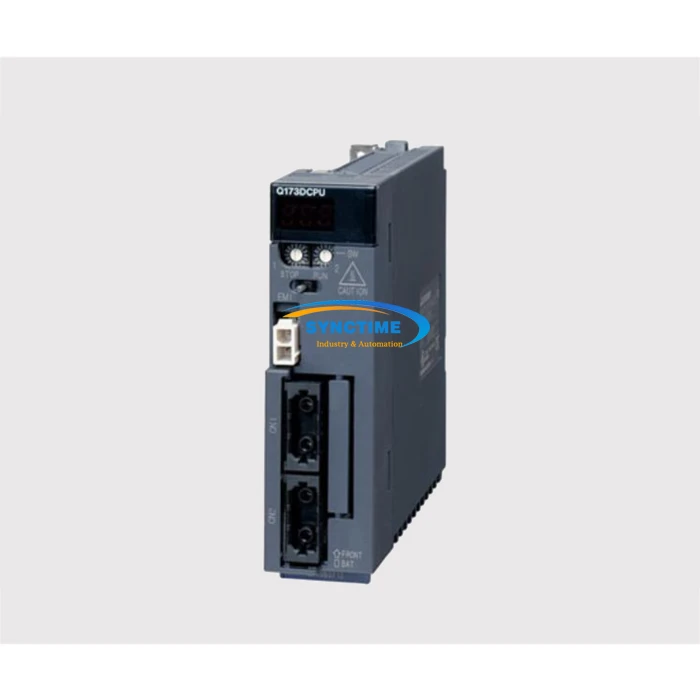

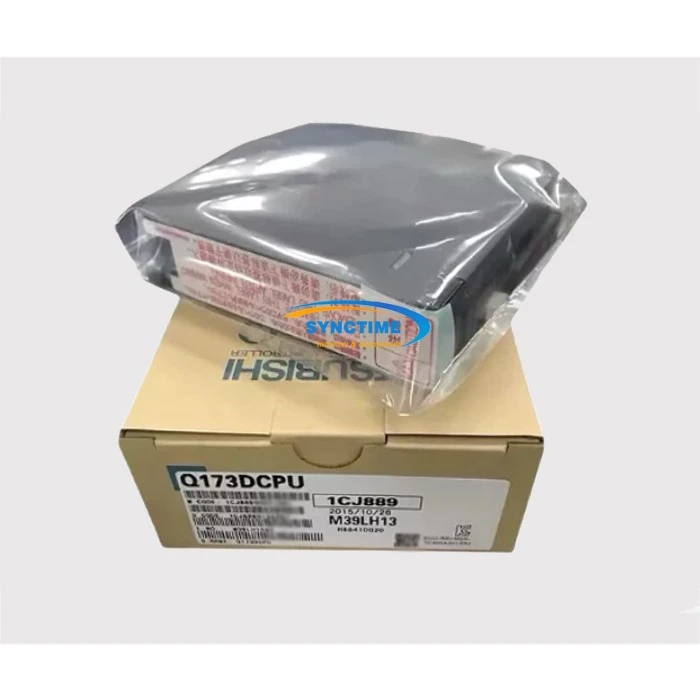

Q173DCPU Модуль ЦП движения

Название детали

Модуль ЦП движения

Модель

Q173DCPU

Модернизированная модель

Q173DSCPU

Коммуникационный интерфейс

Спортивная шина: SSCNET Ⅲ × 2 (оптоволокно, 150 Мбит/с, период синхронизации 62,5 мкс)

Порт программирования: USB (программирование) + RS-232 (отладка)

Совместная работа нескольких процессоров: высокоскоростное-взаимодействие с логическими процессорами серии Q (такими как Q03UDCPU), цикл 0,88 мс MITSUBISHI ELECTRIC

Расширение сети: Ethernet, CC Link IE, PROFIBUS (требуются дополнительные модули)

Программа и память

Объем сервопрограммы: 28 тыс. шагов (SV13/SV22)

Общий объем программы: 504 КБ

Память данных: 10 МБ

Базовая скорость выполнения инструкций: 0,034 мкс (32-битный RISC)

Каталог

Детали промышленной автоматизации - Детали Mitsubishi Electric - Модуль Q173DCPU

Приложение

Q173DCPU подходит для среднего и большого-оборудования автоматизации с 16-32 осями, высокой-скоростью и точностью, многоосевой синхронизацией/связью.

Отличия от других моделей

Q173DCPU: 32 оси, двойной SSCNET III, программа 504 КБ → Среднее и крупное оборудование

Q172DCPU: 8-осей, один SSCNET III, программа 252 КБ → Малое и среднее оборудование

Q172HCPU: 8-осевой, заменен на Q172DCPU/Q172DSCPU.
